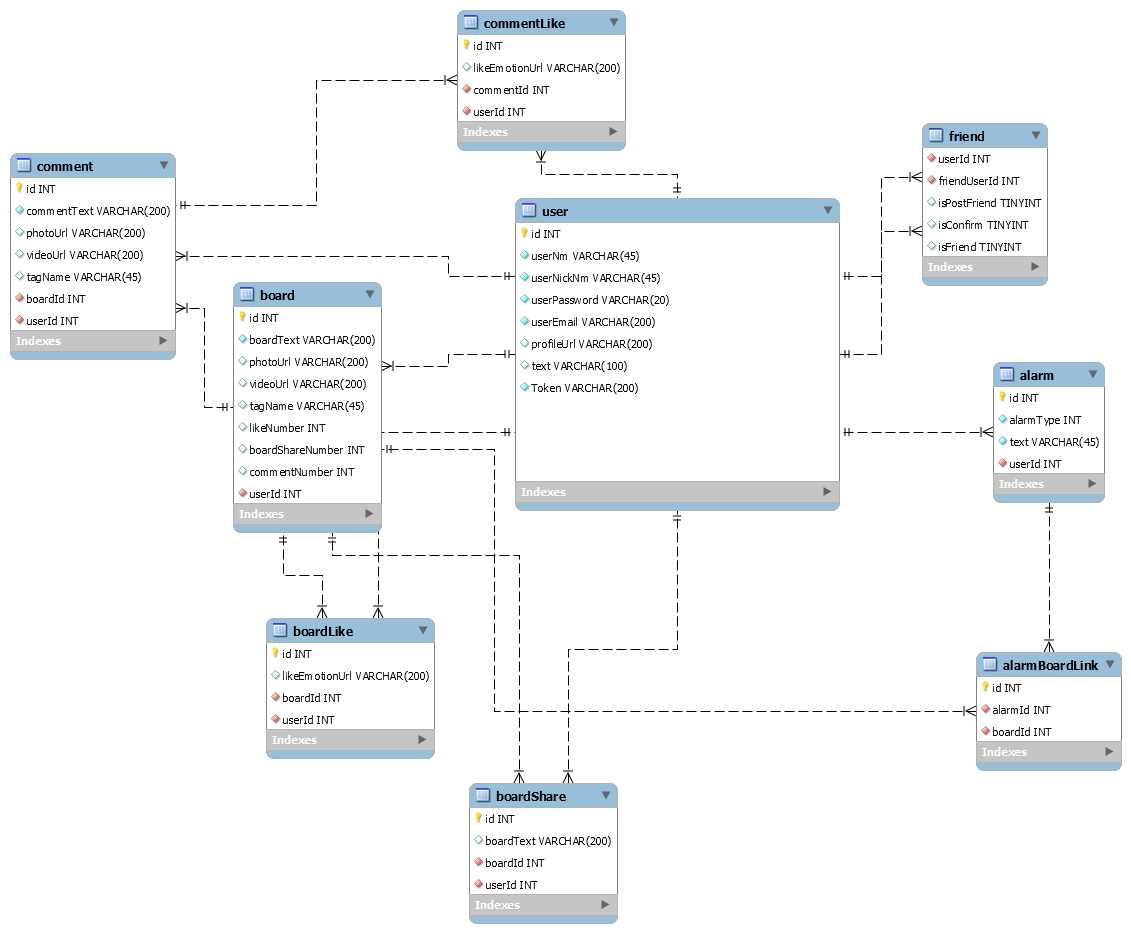

fakerbook ERD를 작성하겠다.
ERD란 Entity-Relationship Diagram 으로 요구사항을 그림으로 나타내
관계를 표현한 다이어그램이다.
Mysql-Workbench를 사용하여 간편하게 ERD를 작성했다.
개체마다 기본키를 가지고 있고 서로 관계를 알맞게 일대일 혹은 다대일 관계로 연결해준뒤
userId나 boarId같이 다른 개체에서도 필요한 값은 외래키로 받아온다.
그리고 개체에 반드시 있어야 할값은 not null을 설정해준다.
